最实惠而实用的液晶地磁触发计数器

bg8bxz

在老师们贴指导下，几天全就做好几种磁针了（环、柱、组合），但一直没加计数和报警，昨晚已完成，发给众磁友们分享。
我买的是网上的“念佛计数器”，千万别买“跑步计数器”，因为后者有电源保护功能，1-3分钟无触发就自动关电源了，而前者是一直开着电源的。
知道多少钱吗？呵呵，2.90-3.50元！另外我还买了有线门铃，才4.50元，用法和计数器一样。
下面介绍改造步骤：

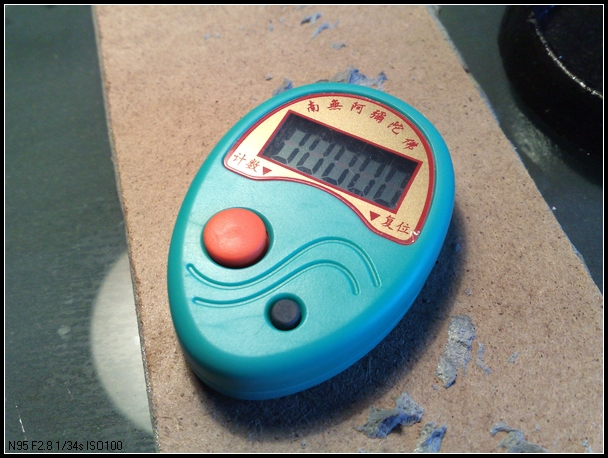

1.买到手的计数器，已含纽扣电池，处于一直开机状态，红键是计数，黑键是复位：

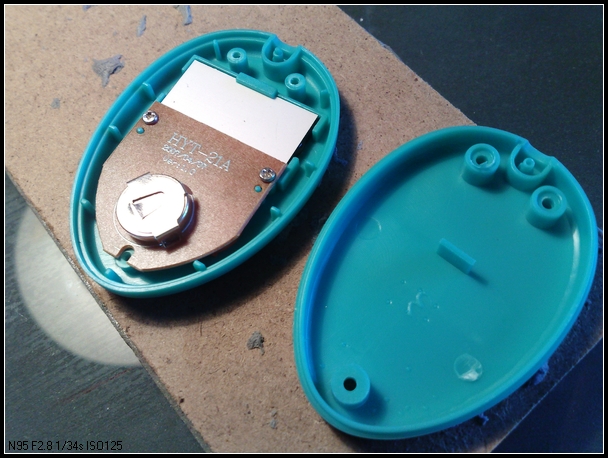

2.拆开背后盖板：

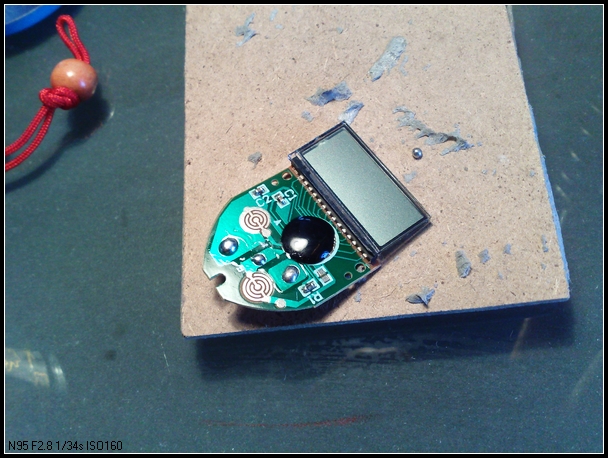

3、再取出电路板（和液晶板是粘在一起的），电路板上对应于红键的位置是触发电路。

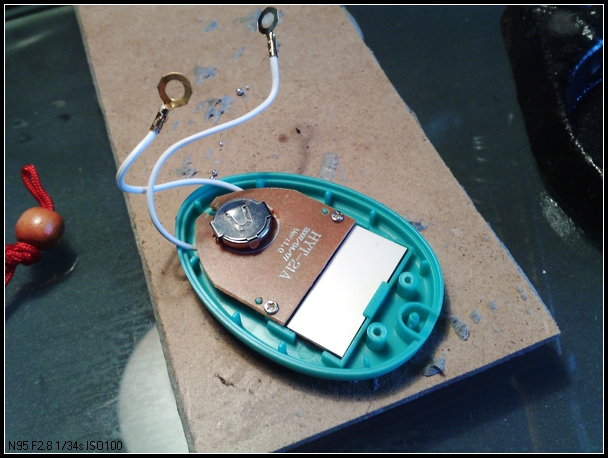

4、在触发电路2端焊上2根引线，小心哦，在接触点的那根是很细的焊接，如果从没玩过烙铁的朋友，就建议找人帮焊。


5、焊好后，把电路板装回原位。


6、看，一个2.90元的液晶触发器就做好了，然后把引线的2端接到磁感应输出的2端就可以了，呵呵。

头脑清醒

这个好，我用的是工业计数器，我也觉得太贵，40元一个。问一下，这种计数器一般在当地什么地方买？祠庙吗

测震人

LZ不错。

bg8bxz

这个好，我用的是工业计数器，我也觉得太贵，40元一个。问一下，这种计数器一般在当地什么地方买？祠庙吗
头脑清醒 发表于 2010-5-28 11:57

    淘宝买的，你去淘宝搜索“念佛计数器”，一大堆。

bg8bxz

LZ不错。
测震人 发表于 2010-5-28 12:00

    谢谢老师的鼓励，需要跟你学的东西太多了，还有望多指教磁针的判断方式。

用普通计算器也可，还可设罝报警。比如满多少次就声光报警。

头脑清醒

我也买了念佛计数器，但是发现灵敏度不行，有时候两个触点碰到了一起还不计数，要时间长一点才行，不知道楼主的有否这样的问题？

bg8bxz

回楼上的，没有这个问题，计数器是很灵敏的，接触后不计数，是不是因为你的铜丝接触部分的表面处理没做好？导致磁针偏移后虽然眼睛上看铜丝接触了，但没导通，所以计数器不计数？我的4个计数器都很灵敏的

我买了导电膏，希望能改善触点的接触效果。还没有到货，到货后报告使用情况。

大祥云

测震人还介绍过一种拿计算器的“等号”记数的方法。

输入0+1，然后短接“等号”，短接一次，累加一次，复原也简单～～～^_^

有这些好的替代办法，就可以不购买贵的工业计数器了。

普及地震知识

"有线门铃"？

哈哈 感谢分享
