2012-01-09 电磁波信号业余观测

xiangdan · 发表于 2012-1-9 10:26

2012-01-09 电磁波信号业余观测

( 本贴的内容仅供学术探讨，请别复制外传)

观测地点：珠海中山交界

电磁传感器摆放方向：磁场轴线

蓝线信号: 东南---西北磁场轴线方向
红线信号: 东北--西南磁场轴线方向

接收电磁波频率：1HZ--200Hz ,

50HZ陷波（50HZ工频干扰滤除掉），200Hz以上的信号全部滤除,也就是200Hz以上的信号接收不到。

信号放大倍数：1000倍,

也就是说你看到图片中的红线或蓝线幅度值（纵向）为1v (1000mv) 时，实际上在我位置的空间电磁波信号只有1mv;
横向为红线或蓝线的实时记录时间.

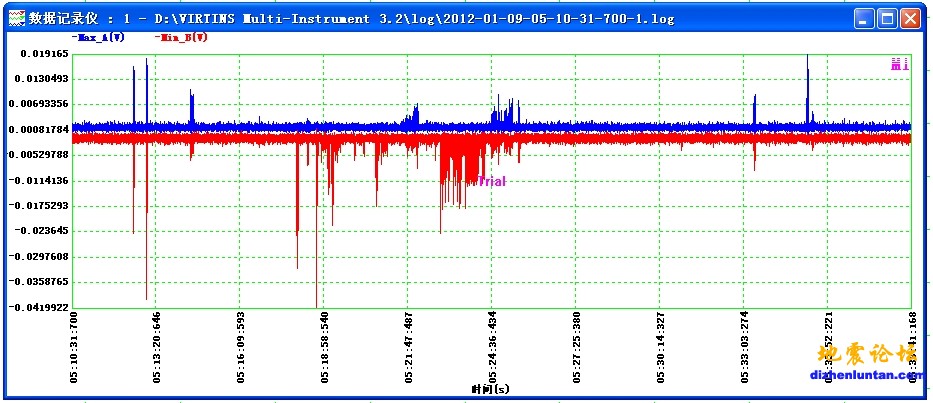

北京时间2012-01-09 05:11分开始出现异常波形!

2012-01-08_22-10_2012-01-09_07-36 电磁波信号信号下载！

http://g.zhubajie.com/urllink.php?id=11902805kxfcyh9tmrhsugpg

匿名 *发表于 2012-1-9 13:24* · 发表于 2012-1-9 13:24

pbs · 发表于 2012-1-9 13:51

回复 1# xiangdan

能不能使用这样的电磁接收器线圈：

匿名 *发表于 2012-1-9 13:52* · 发表于 2012-1-9 13:52

这母鸡是个亮点，哈哈

匿名 *发表于 2012-1-9 13:52* · 发表于 2012-1-9 13:52

这母鸡是个亮点，哈哈

匿名 *发表于 2012-1-9 15:50* · 发表于 2012-1-9 15:50

zwtdavid · 发表于 2012-1-9 21:49

明明是肉鸡（雌性）哈哈哈

xiangdan · 发表于 2012-1-9 23:22

回复 4# pbs

好东西呀! 可以接收更低的频率:0-5HZ左右, 但是有些关键信号可能接收不到!

pbs · 发表于 2012-1-10 00:26

回复 9# xiangdan

工作范围在1.2-105赫兹。灵敏度极高，可以得到太阳风数据，低频地磁数据甚至北约海军潜艇长波通讯（85赫兹）。在线圈边上，口袋里的钥匙相互碰撞产生的微弱信号都可以检测到，庭院围拦上的金属拦网在风吹造成的震荡形成的信号也可以被检测到（所以后院的栏杆不能用金属部件）。

如果再安装一个垂直的接收器，就可以得到3维数据了。

信号截取处理过滤范围是0-30赫兹，这样避开了50赫兹交流电干扰。

花钱买线圈接收器（ICS101）的话，单个线圈1300欧元。

可以自制，线圈总匝数96000，线圈总长13.5公里，铜线直径0.16毫米，铜线总重2.5公斤。那个意大利人花了650欧元买零件，在中国制作可能会更便宜一些。

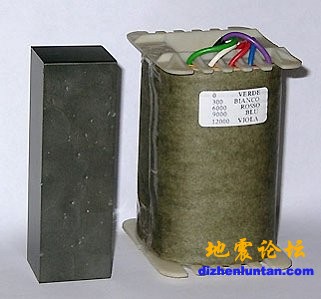

线圈和铁氧磁体：

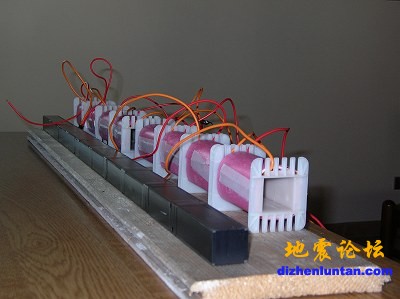

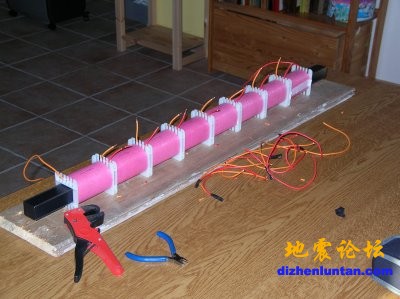

粘结起来的铁氧磁体和串联起来的线圈：

线圈示意图：

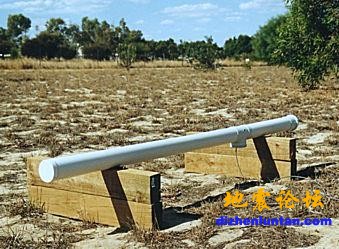

抗干扰措施：

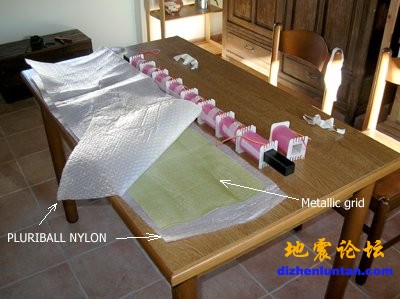

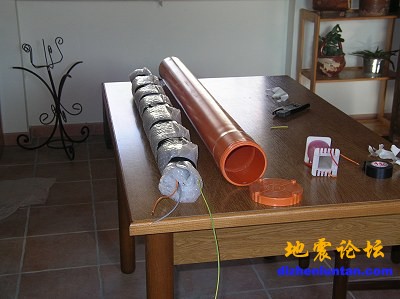

最后组装：

信号处理线路图：

这里有一个30赫兹过滤线路，只接受30赫兹以下信号。对地震监测来讲，频率越低的信号其信息量越丰富。

看客的地电其实就是一种频率接近0赫兹的电磁信号，所以最可靠。

xiangdan · 发表于 2012-1-10 09:33

回复 10# pbs

大开眼界，好东西啊! 价格贵重, 环境干扰少的偏远地区很有优势。
电路设计也很合理, 线圈的屏蔽层做的很对，千万不能有环形短路存在;
电源设计的也很好，特别是电源的地，大自然的地分开, 运放双电源供电，减少工频干扰等
放大的增益可调节, 还有低通切换开关,
如果增加一路,不要经过低通,带声音监听功能，就更加完美了。
发一张你接收到的图片看看?

-------------------------------------------------

xiangdan · 发表于 2012-1-10 09:36

北京时间2012-01-10 03:05分开始出现小异常波形!

2012-01-09_22-42_2012-01-10_07-51 电磁波信号信号下载！

http://g.zhubajie.com/urllink.php?id=11909076bw46a9o2poj9lrcg

xiangdan · 发表于 2012-1-10 09:49

回复 11# xiangdan

发一张你接收到的图片看看?

如果是电池供电, 我看你的信燥比，还有零点飘移咋样, 现在有很多优良的运放可选择.

xiangdan · 发表于 2012-1-10 09:53

不好意思，上面有些字打错了，更正为：如果是电池供电, 我看看你的信噪比，还有零点漂移咋样? 现在有很多优良的运放可选择.

测震人 · 发表于 2012-1-10 11:55

既然是检测30HZ以下的磁信号，为什么要在线圈中加入低频损耗很大的铁氧体芯呢？。加低频特性更好的硅钢片不是更为合适吗？

pbs · 发表于 2012-1-10 14:16

回复 15# 测震人

制作者的考虑是得到高磁导率芯体（high permeability cores），他的最好的选择是高磁导率铁镍合金材料或坡莫合金（The best choice would be mu-metal or permalloy），因为太贵或搞不到作罢。

他采用了飞利浦的I93/28/30 3C90 FERROXCUBE（铁氧磁块），低频 μi 值 2300，他认为足够了。关键点他认为是磁棒长度和直径之比要高，至少要达到25，他的磁体长度直径比达到29，足够了。

关键点是磁棒磁导和线圈磁导之间的匹配，尽管有公式计算，但还是近似，要靠实测解决。他认为厂家卖得这么贵，一定是他们的线圈调试特别费钱。

pbs · 发表于 2012-1-10 14:34

回复 11# xiangdan

输出直接连接声卡Realtek 97，接受软件是SpectrumLab，分析软件是Sonic Visualizer。

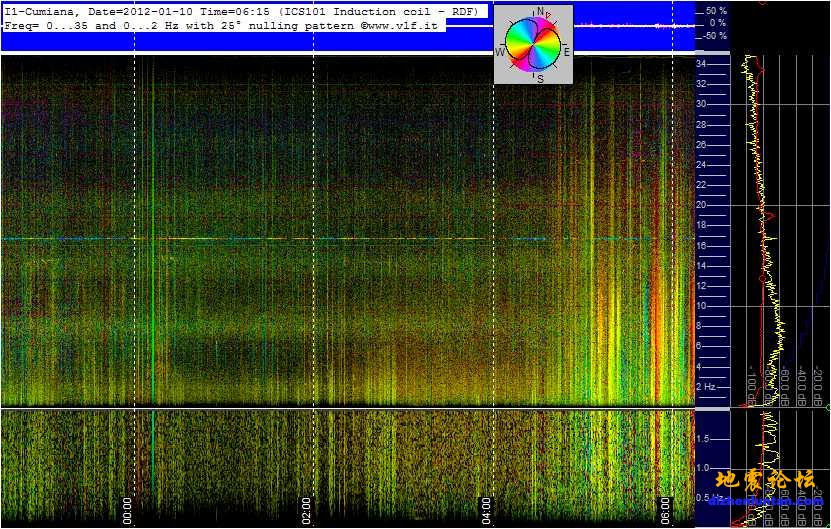

这是2012年1月10日UTC时间05:45的记录：

fuzzy9405 · 发表于 2012-1-10 19:20

回复 11# xiangdan

放大的增益可调节

您说的是这部分吗 ?

xiangdan · 发表于 2012-1-10 19:25

回复 18# fuzzy9405

是的， 10k/10k=1 10k/1k=10 10k/100=100

xiangdan · 发表于 2012-1-10 19:33

[quote]回复 xiangdan

输出直接连接声卡Realtek 97 >>>>Realtek 97电脑声卡低频一般是20HZ以上，修改后低频可以下到1HZ.

fuzzy9405 · 发表于 2012-1-10 19:43

PBS 是真的有建树的过来人

fuzzy9405 · 发表于 2012-1-10 19:51

回复 19# xiangdan

谢谢

fuzzy9405 · 发表于 2012-1-10 19:57

为什么要在线圈中加入低频损耗很大的铁氧体芯呢？

能注意到这个部份，足见测震人电、磁功底之深厚

fuzzy9405 · 发表于 2012-1-10 20:02

回复 16# pbs

因为太贵或搞不到作罢

可能是这个原因吧

要靠实测解决

没错

测震人 · 发表于 2012-1-10 23:18

回复 10# pbs

单就这个电路来说，在线圈中加入软磁材料----"铁氧体"的目的主要是起聚磁作用。也就是让空中尽量多变化的磁力线从铁氧体中经过，也便在线圈中感应出较大的电流。《磁力线也走捷径，哪里好走就走哪里》。
硅钢片是一种合金，在纯铁中加入少量的硅（一般在4.5%以下）形成的铁硅系合金。
坡莫合金常指铁镍系合金，镍含量在30~90%范围内。是应用非常广泛的软磁合金。
相比这两种材料而言，虽然坡莫合金的磁导率比硅钢高几十倍。但适合它们的工作频率完全不一样。一个适合工作在高频，一个适合工作在低频。尤其是对我们需要的30HZ信号而言，磁力线通过硅钢片的阻力远小于通过铁镍系合金。也就是说：用同样的线圈，加入硅钢片聚集到的30HZ变化频率的磁力线要大于加入铁镍系合金聚集到的磁力线。所以，我建议有条件的爱好者可以一试。

另：谢谢fuzzy9405 表扬。

pbs · 发表于 2012-1-11 02:59

回复 25# 测震人

我们这里讨论的是单线圈的电感器而不是两个电感器耦合的变压器。这是两个不同的概念。

对变压器而言，铁心的频率损耗对电磁耦合是个重要因素，而电感器没有必要考虑耦合而是单纯的感抗，铁心是为了增加Q值。使用高磁导率铁心可以急剧减小电感器尺寸。在边远地区和外空间，这种减少尺寸是非常必要的；

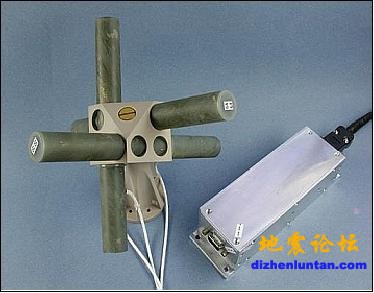

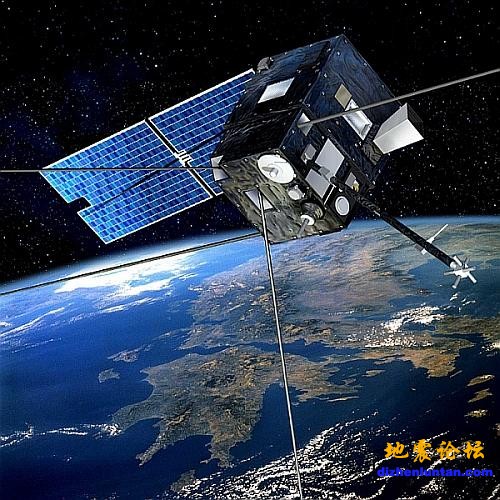

法国的地震电磁卫星（DEMETER）的低频磁场仪的体积很小（下图右边）：

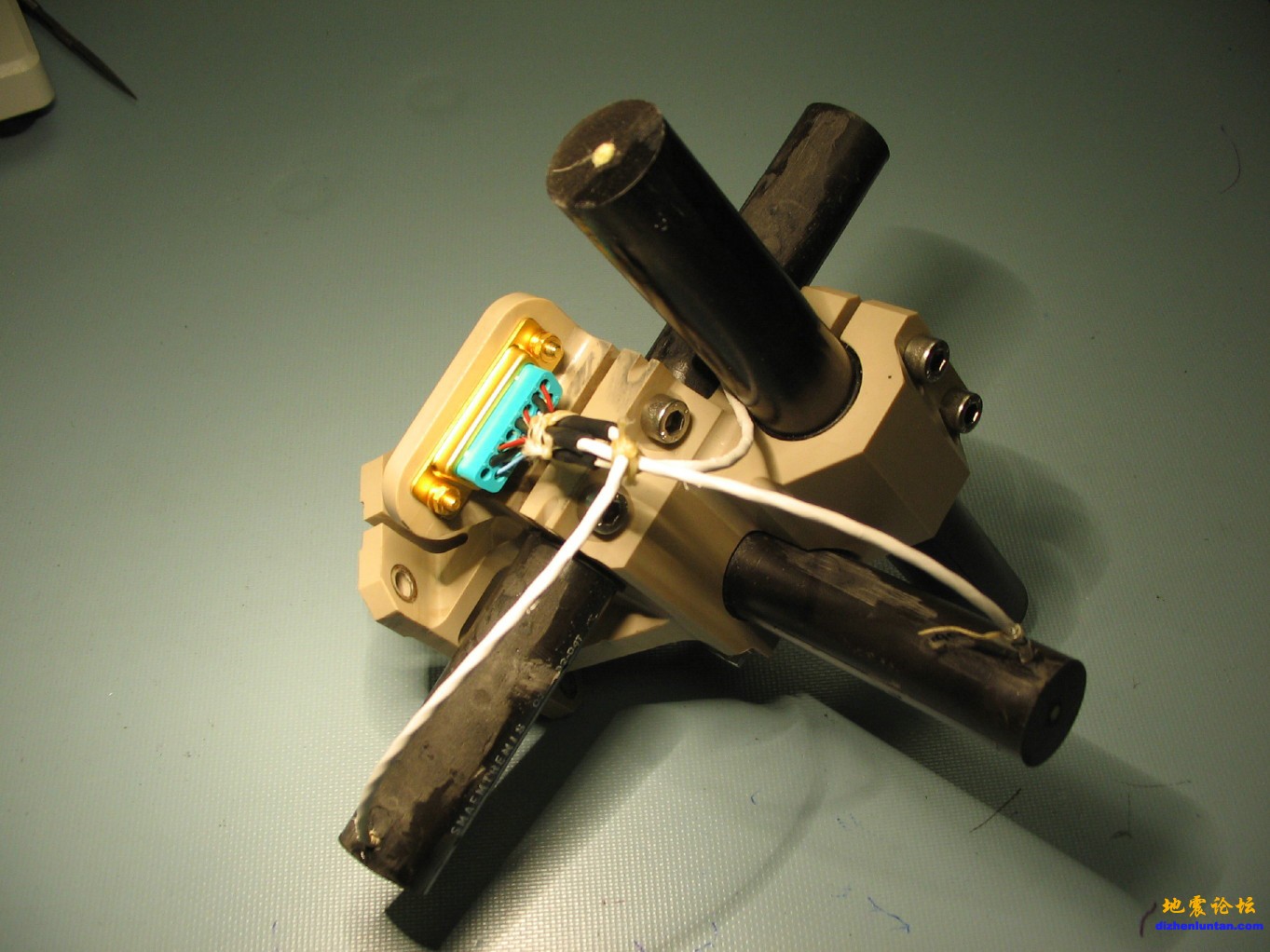

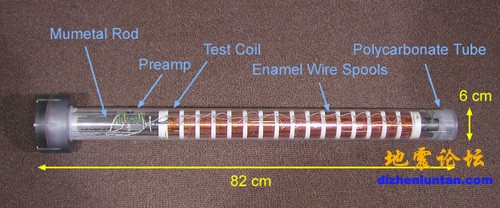

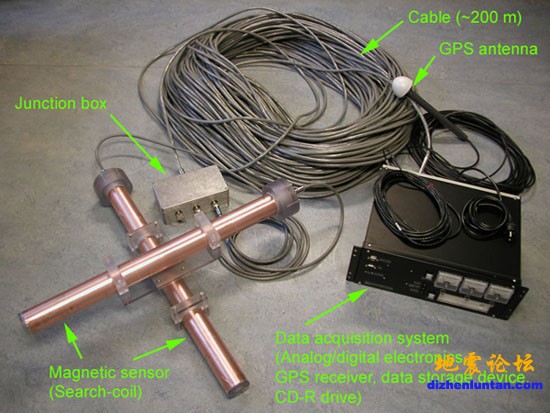

感应器天线线圈外观：

我不清楚这个感应器的制造数据。

下面是美国人做的感应器元件细节：

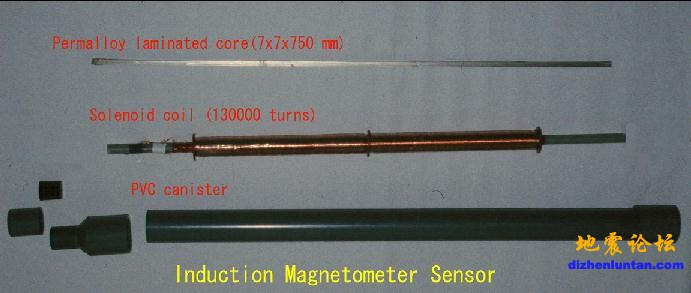

第一个是采用了坡莫合金，线圈匝数是13万圈：

第二个采用了高磁导率铁镍合金材料，线圈匝数是16万圈，线圈直径2.5厘米.

整个系统采用两个或3个这样的感应器线圈，感应范围是0赫兹（直流）-2.5赫兹，超低频工作范围：

这个系统灵敏度极高，所以用来监测低频地磁脉冲信号而不仅仅依赖监测连续信号变化。

可以看出专业监测地震的感应器线圈无一例外的采用了高磁导率的磁体材料，对业余爱好者而言，采用铁氧锰锌磁体也可以了。

我也观察到一个美国人用纯铁片（他没有用硅钢片，因为无法搞到如此长的硅钢片）做传感器，传感器线圈匝数是69300圈：

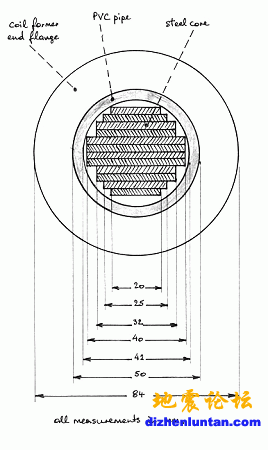

他的传感器线圈尺寸明显较大，直径达到80毫米，如果再加上屏蔽和包装可能更大了。

pbs · 发表于 2012-1-11 03:09

同样监测4-10赫兹的电磁信号，如果不采用铁心线圈而采用空气线圈我们可以看到：

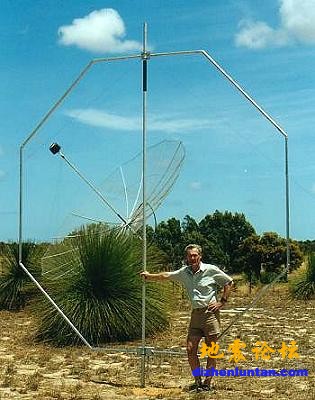

200匝的环状天线：

69300匝的感应天线：

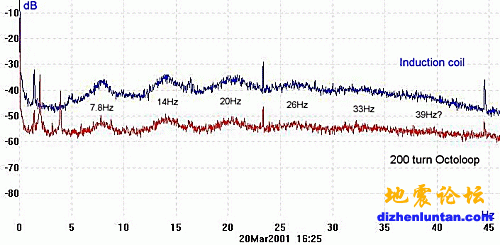

两种天线的信号比较：

pbs · 发表于 2012-1-11 03:39

法国人的3轴感应天线的描述是：工作频率2赫兹-8k赫兹，全重：2公斤。没有讲磁芯的成分，只是说高磁导率材料。

xiangdan · 发表于 2012-1-11 06:45

天线和地点的选择非常关键! 一台收音机也能接收到大地震来临前的前兆!

2012-01-10_07-54_2012-01-10_20-24 电磁波信号信号下载！
信号基本平静，没发现高幅度！
http://g.zhubajie.com/urllink.php?id=11911789yqslvhksmbhhbclt

2012-01-10_20-26_2012-01-11_06-06 电磁波信号信号下载！
信号基本平静，没发现高幅度！
http://g.zhubajie.com/urllink.php?id=11911790d6ym9mdkalbhzduw

xiangdan · 发表于 2012-1-11 07:02

需特别关注这个贴的信号! 接下来的几天还有大震发生!

2012-01-05 异常脉冲信号7.5--8级! 48小时内

本文来自: 地震论坛详细文章参考：http://www.dizhenluntan.com/thread-50633-1-1.html

xiangdan · 发表于 2012-1-11 09:39

2012-01-10 21:30 1710KHZ 没有交流声干扰.

昨晚21:30分, 我打开收音机接收中波:1710KHZ, 整个频段, 交流声干扰很大!

频率200千赫 , 交流声干扰很大

短波:1720KHZ---5000khz 整个频段, 交流声干扰很大!

今晨, 正常没有交流声干扰

匿名 *发表于 2012-1-11 12:48* · 发表于 2012-1-11 12:48

关注

匿名 *发表于 2012-1-12 22:39* · 发表于 2012-1-12 22:39

一个线圈有自身的振荡频率，这个频率必须在30赫以下，可用仪器测试一下。若达不到可并电容来达到。

匿名 *发表于 2012-1-12 22:48* · 发表于 2012-1-12 22:48

另，认为测地磁可用磁芯，若测电波不必用磁芯。加磁芯后已成为自感式，并阻碍一部分感应电信号通过。

xiangdan · 发表于 2012-1-13 09:08

回复 34# Guest from 14.109.153.x

实践高手！没有经过这样的实践，是回答不出这样的问题的。

-------------------------------------------------------------------

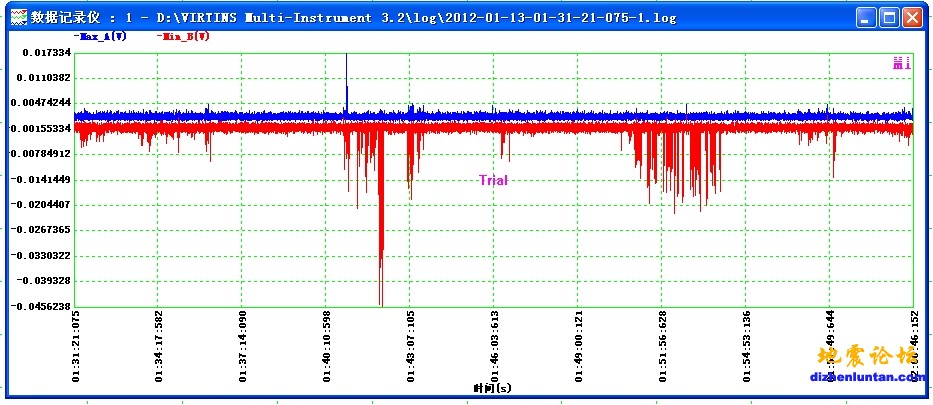

2012-01-12_23-32_2012-01-13_07-46 电磁波信号
注意!!红线异常信号出现！没发现高幅度！
电磁波传感器摆放方向：
1号天线蓝线: 东南---西北方向
2号天线红线: 东北--西南方向
