突破针测的触点问题

旧欢如一梦

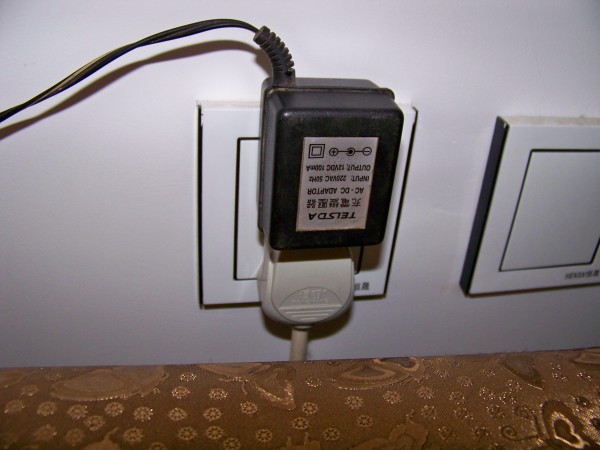

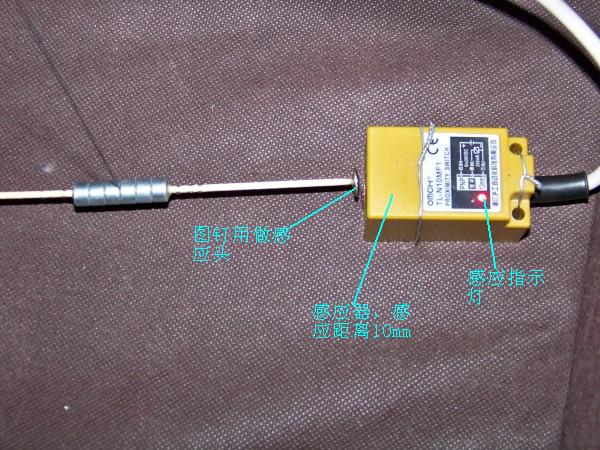

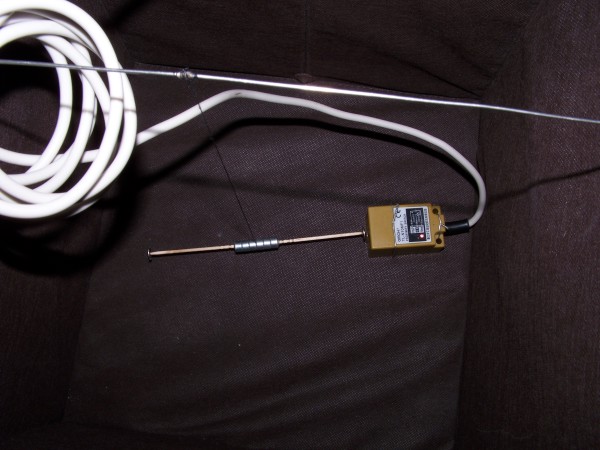

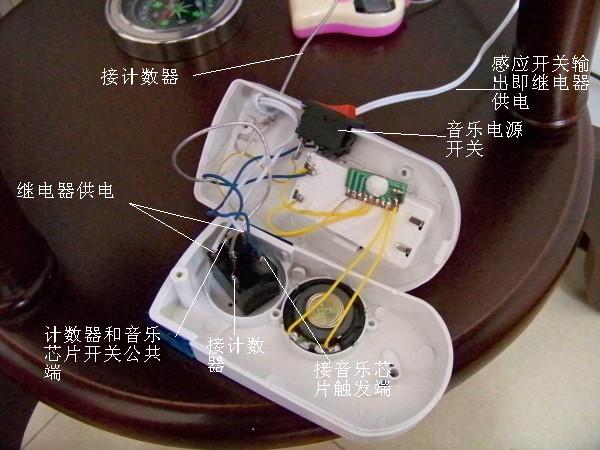

论坛上很多做针的朋友，我也按照大家的方法做了几个针，出现的问题跟大家在帖子中反映的一样，就是指针的触点接触不良，报警极不稳定。我用了铜丝不行，换用焊接用的不锈钢丝也不行，网购了导电膏抹在触点上，针会被膏黏住。我想能不能用不接触的方法，感应触发报警器。网上查了资料果然还真有——接近开关。接近开关主要分为四类，光电式、霍尔式、电感式、电容式。其中电容式最容易制作成功，但成本高些。我使用的是电感式，磁针可以360°旋转，调整好针端的感应片和感应器的距离就可以良好的工作了。工作原理如下：插上电源给接触开关供电，磁针的感应片在正常位置，感应器触发导通，继电器吸合；当磁针受干扰上下或左右摆动时，感应器检测不到感应片，开关断开，继电器失电，连接在继电器两个开关上的电子计数器和音频报警器开始工作，摆动中反复触发继电器，计数器就不停计数。有兴趣的话改日我上图。欢迎大家讨论指正。

我来顶一个。也正在思考这样的问题，因为我发现自己做的针摆动时的角度很小，要计数调整位置很困难。如果这个能解决的话，那最好了！

感应过程是指针在做功的过程，会不会对指针偏转有影响？可能用大指针的办法可以减小部分影响。

旧欢如一梦

楼上说得对，磁体大些最好。

旧欢如一梦

前面的图钉是否可改为铜或铝非磁性金属物？

旧欢如一梦

图钉可以改为其它金属片，最佳尺寸10mmx10mm。不过，铁的感应系数最高，其它的次之。其实霍尔感应器可以直接感应于磁铁，可惜感应器内含少量铁质，影响了磁石的灵敏度。本装置采用的是电感式感应器。

kaixin189

可以用铅笔芯，碳刷啊，没必要这么复杂的

kaixin189

再提供个办法，5号干电池的碳棒，完整的拆，正极的那个帽最好选铜的，既不影响磁路还好焊接线

旧欢如一梦

之前我也用碳棒试过，也不太好。我觉的造成接触不良的原因是由于电压！！！电压问题是关键！！由于我们使用的音乐集成电路和计数器都是3V以下的电压，而且触发端的电位差小到远远低于1V，因此在极低电压下无法击穿金属表面的惰性层。解决办法：电路中使用12--24V的较高电压进行工作，推动继电器再对音乐集成电路和计数器控制，保证灵敏又可靠。不过我上面的这个装置还有以下几个优点：磁针能360°自由旋转，点头动作也会报警，灵敏度较高干扰较小，（楼房中的钢筋和家里的铁门、电器等干扰之大不是一个数量级的）地震发生时的震动也会很灵敏地报警，计数的频率快慢可以估测磁针偏角的大小，偏角大数字跳动慢，反之较快。

凃点导电膏，或改触点碳条。将最好的沿笔芯取下做触点即可。它将防氧化，可靠性高。

tanlilin

我做的报警针不存在触点问题。我用一个6伏小蓄电池供电，蓄电池串一电源开关后再串磁针触点开关，然后并联2个直流6伏继电器，其中一个继电器“常开”点作自锁功能，只要继电器一被触发，自锁点就自动将磁针二个触点接通锁定，另一个继电器的“常开”点作报警器的触发开关用。

所以，我的磁针只要瞬间有触碰一下，二个继电器就会同时闭合并被锁定一直报警，必须把串接在蓄电池的那个电源开关断开才会停止报警。我的报警针经改良后现在不管是南北方向或是其它任何方向，只要有震情能让磁针二个触点中的任何一个触点瞬间“碰一下”就能保证会报警，并且绝对可靠。蓄电池一年充二次电就行了，很方便，大家可以借鉴制作。

当然，直接用220伏交流电供电，用一个双常开常闭220伏交流继电器也可以，但考虑到有时会停电，并且不安全，所以不推荐。

6伏小蓄电池一个25元，充电器一个38元，福州电子城买的。直接用四个五号电池也可以，但要做一个电池盒很麻烦，还是蓄电池更可靠更方便。

报警器（有线音乐门铃）、继电器、蓄电池、电源开关距磁针要有一定距离，不要靠得太近（特别提醒注意音乐门铃磁性是非常强的）。

不画图了，会做的说一下就会做，非常简单。

版主经验丰富，方法独到，学习。

xieyuliang1951

好方法！

旧欢如一梦

版主经验丰富，方法独到，学习。

风在发端

其实用红外接近开关管最方便，或者红外发射接收对管，可以圆满解决触点问题
如果有激光的话，就更好 ，让激光直接打到磁铁的抛光面上，反射到光电管上，如果磁铁转动，光电管接收不到激光就报警。

tanlilin

其实用红外接近开关管最方便，或者红外发射接收对管，可以圆满解决触点问题
如果有激光的话，就更好 ，让激 ...
风在发端 发表于 2010-11-13 20:11

    太复杂可能会致可靠性降低。
