2011-04-15_甚低频无线电接收自然

xiangdan · 发表于 2011-4-15 11:59

推荐一个老外的网站，上面有很多关于这方面的试验和电路。有兴趣可看看!
甚低频无线电接收自然
http://translate.googleusercontent.com/translate_c?hl=zh-CN&ie=UTF8&prev=_t&rurl=translate.google.com.hk&sl=en&tl=zh-CN&u=http://www.techlib.com/electronics/VLFwhistle.htm&usg=ALkJrhgfjz9Fd9sgh1g_TxUC5ZB3aqzQig

http://www.dizhenluntan.com/attachments/month_1104/1104151144f1a7ffa908ea554f.jpg

http://www.dizhenluntan.com/attachments/month_1104/1104151144650f1368634fe72a.jpg

http://www.dizhenluntan.com/attachments/month_1104/11041511447c7f6e4c0c4c209f.jpg

http://www.dizhenluntan.com/attachments/month_1104/11041511467e3559b5b778ab98.jpg

秋翁对地震预报一点浅显认识，也有回复
http://www.dizhenluntan.com/thread-9091-2-1.html

匿名 *发表于 2011-4-15 16:17* · 发表于 2011-4-15 16:17

回复 1# xiangdan

外国的设备比你的差不少呢，老外听到了远处的雷声。没见他们听见地震。

匿名 *发表于 2011-4-16 09:35* · 发表于 2011-4-16 09:35

回复 1# xiangdan
vlf就是音频超音频，如果在功放前加一级可变调谐[用老收音机的铁氧体长磁棒20公分以上的]就可做此试验。谢谢你提供的信息。祝你有新的收获。

xiangdan · 发表于 2011-4-16 13:18

要注意！电路的放大倍数为1000倍，也就是1mv的自然信号放大1000倍才1000mv=1v，指南针是感应不到1mv 自然信号! 要测试远震信号真的很弱啊!

xiangdan · 发表于 2011-4-16 13:24

一定要采用模拟电路来观测，并且速率要高，不然脉冲信号会漏掉，转为数字单片机观测是完全不行的。

xiangdan · 发表于 2011-4-16 13:40

这是2011年3月11日 06:38分接收到记录到的脉冲波形1000mV,也是我接收到的最高幅度的一次脉冲信号！

xiangdan · 发表于 2011-4-16 13:58

接收信号一定要选用通风好的房间！并要靠近铝合金窗，或探头垂直铝合金窗, 很关键这一点，通风不好的房间信号很弱或没有！下面这张图是在通风不太好的房间接收的！

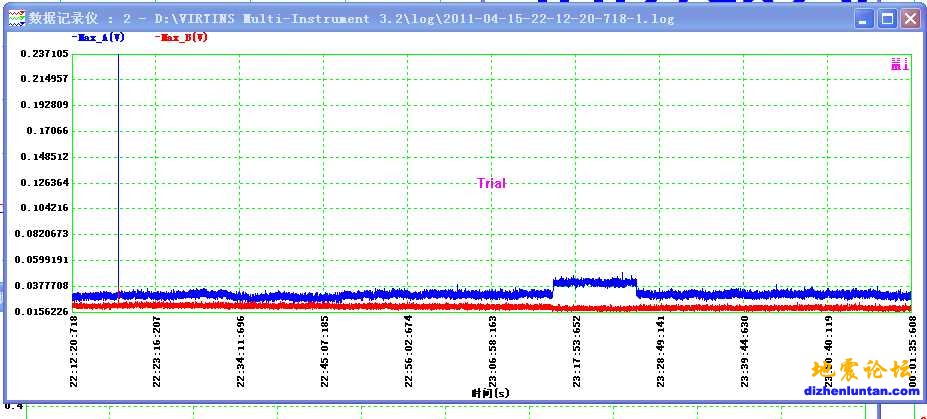

2011年04月15日 22:10分, 收到的异常脉冲信号! 237mV

xiangdan · 发表于 2011-4-16 14:27

软件我是用这个软件，试用21天，有钱了买个注册版的(市场价格: 3500 RMB)，声卡最好用PIC插口声卡（CMI8738声卡），电脑集成的声卡低频20HZ以下信号很弱，声卡需要改造，改成0Hz----20KHz 频响范围，

Multi-Instrument（万用仪）由VIRTINS TECHNOLOGY（虚仪科技）推出的一款功能强大的基于个人电脑的虚拟仪器。它由声卡实时双踪示波器、频谱分析仪、万用表、信号发生器、数据记录仪、频谱3D图、LCR表、设备检测计划组成，所有仪器可同时使用。本软件内含一个独特设计的专门适用于声卡信号采集的算法，它能连续监视输入信号，只有当输入信号满足触发条件时，才采集一幀数据，即先触发后采集，因而不会错过任何触发事件。这与同类仪器中常用的先采集一长段数据，然后再在其中寻找触发点的方式，即先采集后触发，截然不同。因此本仪器能达到每秒50幀的快速屏幕刷新率，从而实现了真正的实时信号采集、分析和显示。本仪器还支持各种复杂的触发方式包括超前触发和延迟触发，电平触发和差分触发。

Multi-Instrument 虚仪万用仪（专业版） 3.2
http://www.onlinedown.net/Soft/64514.htm

匿名 *发表于 2011-4-16 20:00* · 发表于 2011-4-16 20:00

甚低频，官方也有研究。

匿名 *发表于 2011-4-16 20:05* · 发表于 2011-4-16 20:05

回复 8# xiangdan
谢谢你的悉心帮助。我是做磁阻试验的那人。很早就注意到你的非凡收获，地磁跳水也可以测远，原因是幔流有电也有磁。[指南针测本地很经济实惠，无可替代。测震最需要的是前兆，因地动仪我国千年以前已解决报震，只是没当代加速度传感的细致、远距。如你买磁阻传感做地磁指数变化数值分析要吸取我的教训，1022比1002灵敏度低3倍，只差150元就不能一劳永逸。如果你有自己的地磁指数，不用看科技大的，相信你会又有一样称心土仪器。当然及时网上查也可不自制。但自己的是第一时间。有时间我再做个测氡的，好像氡也是重要指标。届时我们共同交流。最后让我们共勉的是时刻不以自满，高概率精准的三要素是[革命尚未完成同志仍须努力-孙中山的名句]追求的目标。祝你好运。

匿名 *发表于 2011-4-17 00:12* · 发表于 2011-4-17 00:12

回复 8# xiangdan
我现在不能用高档电脑，我用日立公司286过时的笔记本，那时声卡无超低频滤波，可直接显示，用附件的录音机就能看出。频谱软件虽好，要购买，和真的显示管的价钱也差不多了。业余主要在设备可用，最好种类多些，4级以下只能练练手，就怕小震闹，小震到总是狼来了，真大震前没闹。我觉得仅知道短临，不知震源深度，不知前兆提前几天，尤其是不能定位在甚至200公里以内都是很痛苦的。——磁阻试验人。

匿名 *发表于 2011-4-17 20:36* · 发表于 2011-4-17 20:36

回复 7# xiangdan
是否在窗外拉一根裸铜线，两头用绝缘挂起，做一个滑动接点在线上滑，调节谐振波长，加深现有设备的灵敏度。或低噪声加一级带通放大，要用大S厂家的NE5532，不要用NE5532P，5532P容易自激。这样幅度就提高了。

匿名 *发表于 2011-4-20 11:36* · 发表于 2011-4-20 11:36

2011-04-20 简陋的接收设备和环境
http://ipmart.blog.sohu.com/albu ... 90664-17601734.html

xiangdan · 发表于 2011-4-20 11:47

匿名 *发表于 2011-4-20 14:27* · 发表于 2011-4-20 14:27

看了你的设备的确不错，是否中间加一个磁棒还可向低调节频率，因频率越低，信号越强。如找不到，可以用收废品的报废高压包铁氧体磁芯[易碎]，但要小心，玻莫合金最好，矽钢片无圆条的，我用的是老磁棒。漆包线95元一公斤。正在加紧试验。磁阻传感我用的是X、Y、轴HMC1002，Z轴1022。因厂家8000元的地磁场计就用1002。
[1002传感由两对四个800-900 欧姆的磁阻臂组成惠斯通电桥，传感器的工作电压为0 — 10V。在± 2Oe 的范围内具有灵敏度2.6mV/V/Oe 的线性输出.。除了磁阻电桥电路之外，传感器内有有一个磁耦合电流带可进行多种模式的操作，如校正干扰磁场等]http://www.honeywell-sensor.com.cn
磁1002[215元]，1022[65元]，4位半万能表不做电路，就可直接用，加上一两级放大用什么表都能用了，不妨你试试。和地有关的仪器都可以辅助观测，因地震必和地直接相关。

xiangdan · 发表于 2011-4-20 15:05

RE: 2011-04-15_甚低频无线电接收自然

xiangdan · 发表于 2011-4-20 15:05

上传不了13张图片

xiangdan · 发表于 2011-4-27 00:09

为何发震爆发,远处接收不到电磁波? 前兆之前就有电磁波,并有海上和陆地之分, 波形不一样, 震级大的电磁波信号越强, 发震爆发只能接收到次声波(20HZ以下).

匿名 *发表于 2011-4-27 01:07* · 发表于 2011-4-27 01:07

回复 17# xiangdan
图像不能超过400k，我就是降低分辨率后上传成功的。地震发生时，就变成了纵波、横波、表面波。应力已经释放，就好像打一拳后的恢复、放松动作。下一个余震前兆信号又有了。

xiangdan · 发表于 2011-4-27 09:24

地磁暴

地磁暴起因是由于猛烈太阳风冲击地球，使地球磁场急速变形而造成的。它能严重影响无线广播及导航系统，瘫痪地上电力供应网络。在一九八九年发生的猛烈地磁暴，使加拿大魁北克省停电达九小时，有些美国卫星停止服务。在二零零三年十月，太阳上爆发强烈的太阳耀斑，引发近期最严重的地磁暴。在纭纭受影响的事件中，地磁暴使日本的一枚通讯卫星短暂停止运作。

-------------------------------------------------
太阳风

太阳释放巨大能量。其中部份能量以带电荷粒子形式高速传送开去，这便是太阳风。它的移动速度达到每秒数百公里。虽然地球上的磁场能将环绕地球的带电荷粒子困于其辐射带（ Van Allen belts ），一般能有效阻挡太阳风，但在猛烈太阳风情况下它可能受影响而变形，导致地磁暴的出现。

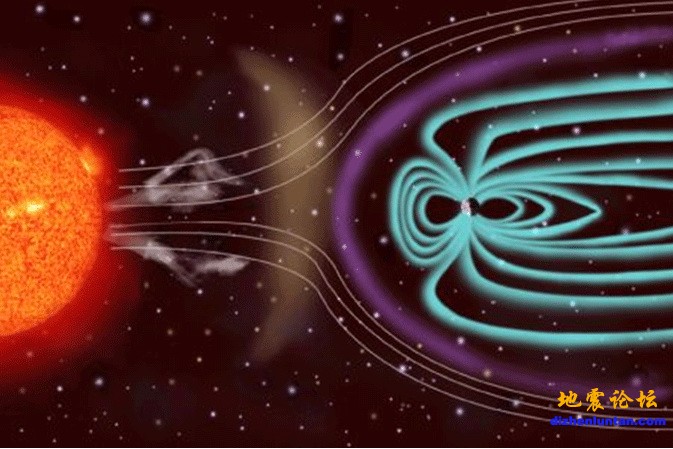

太阳风影响地球磁场的示意图。白线代表太阳风而围绕地球的蓝线代表磁场。

------------------------------------------------------
太阳耀斑

太阳耀斑是一种剧烈的太阳活动现象。太阳耀斑的出现，与太阳上某处地方急剧地放出电磁波及大量带电荷粒子（主要是电子）有关。这些电磁波能干扰地球的广播通讯及无线导航系统，而带电荷粒子亦能对航行中的太空船和人造卫星构成危险，也会使太空人处于较高辐射环境中。

xiangdan · 发表于 2011-4-28 13:17

因为一般声卡都是一个交流设备，它并不能正确地输出和录入直流信号，而且一般声卡在20Hz以下就有严重衰减。即使像8738这样低频特性好的声卡，还是不能直接录制直流信号，因为它的输出输入端都含有隔直电容。
　　实验表明8738的内核是支持直流信号处理的（其它常见的声卡都不支持），在WIN98下可以正确处理直流信号（不过在WIN2000和WINXP下一般信号的录制都有问题，更别提直流了。笔者至今尚未找到在WIN2000和WINXP下反应良好的驱动）。只要将其输出输入端的隔直电容换成100欧电阻，然后将地端断开接到1/2VCC电压，即可输出和输入直流信号。改接前后的电路如图所示，为了简便，只画出一声道。

　　改接前（如下图）

http://www.dizhenluntan.com/attachments/month_1104/1104281308aa97b451899c7e63.jpg

　　改接后（如下图）

  http://www.dizhenluntan.com/attachments/month_1104/1104281308bd642a7d89f47bfd.jpg

　　这是改动前的8738声卡录制的0.5Hz三角波。（如下图）


http://www.dizhenluntan.com/attachments/month_1104/1104281308ee7070eec8eea2c4.jpg

　　这是改动后的8738声卡录制的0.5Hz三角波。（如下图）

  http://www.dizhenluntan.com/attachments/month_1104/1104281309364ca5800d4771eb.jpg

　　能够正确处理直流信号，就可以对一些变化缓慢的信号进行测控，例如直流电压、温度、湿度、位置、压强、压力……等等，只要用合适的传感器将变换后的电信号输给声卡即可。这样可以极大地扩展该虚拟仪器系统的用途。
本文来自: 地震论坛详细文章参考：http://www.dizhenluntan.com/view ... =1&extra=#pid102465
