你发一个指向性的地震云，他指向的方位是异常区域，要想找到这个区域，你必须提供你拍摄地的位置和地震云的精确指向！你要是不提供这些信息，根本就找不到异常区域的位置。

实际上照片都是次要的，因为地震云有各种各样形态，某个人说他是，说不定另一个人就反对。因此在发的时候，一定要详细写下自己是哪个城市哪个县的（或者也可以写上自己的经纬度，精确到分），还要写上地震云的精确指向，精确到10度为宜！

我这里附一个教程，详解一下，我们如何能够最大限度地攫取地震云照片中的信息。
当然，你没有必要非得处理成这个样子才允许上传，但是你每跳过一步，你的精度就会差一点，越对大家定位异常不利！============================================================
教程很长哈，边听音乐边看吧：

如果无法播放，请点击此处在新窗口打开

先看下国际标准罗盘方位角的定义：北=360或0，东=90，南=180，西=270。标尺文件和教程都是基于这个来的。

注意，这个教程是为电脑上有Photoshop这个软件的人准备的：因为根据观察，平均每两个有数码相机的人，就有一个人装了Photoshop，当然可能是简化版的。就算你没有，也不妨看看，说不定你看完了就决定去装一个Photoshop。明天，我还要写一个脱离Photoshop版的教程，实际上这些操作也可以在完全脱离Photoshop的环境下完成

首先，假如我今天拍了这么多照片：


注意一下，这里一共10张照片，涵盖了约左右120度，上下50度的区域，单单摘出一两张照片的话是根本没办法分清楚方向的，第一步就是要把他们拼起来然后再分析。

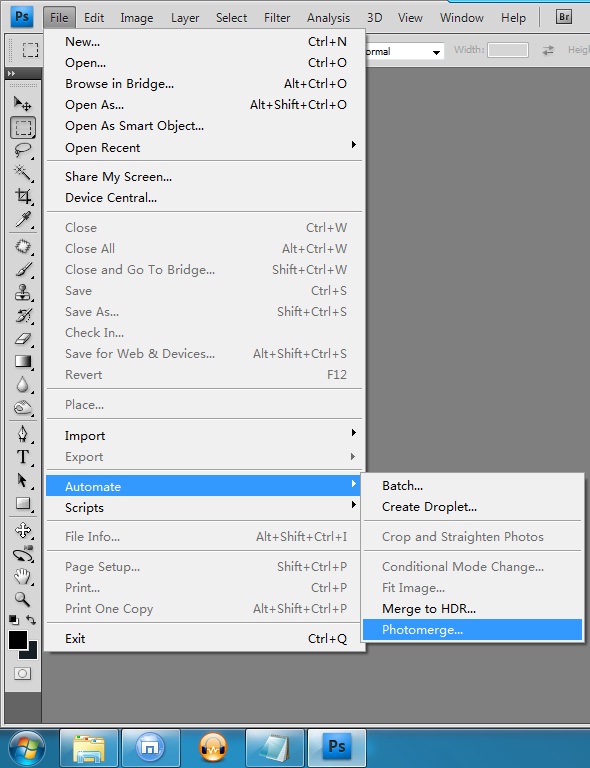

启动Photoshop这个软件后，打开菜单如图所示：

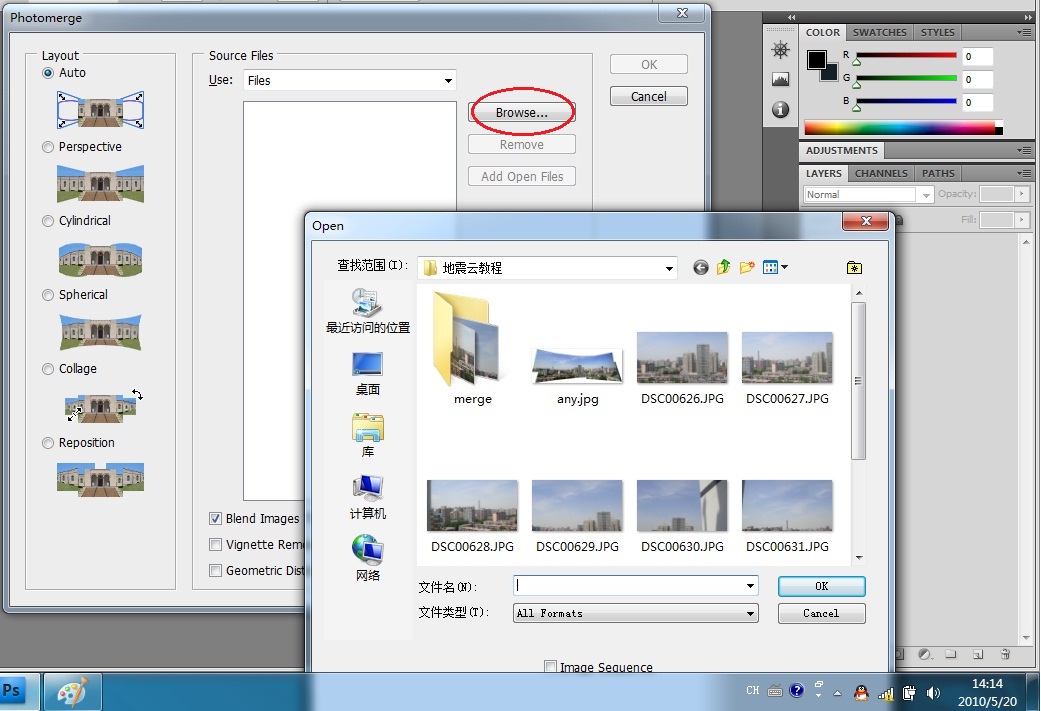

随后会启动一个图片合成的子程序窗口，按下红圈里那个键，把所有要合并的图片框选，然后OK，之后就是完全的自动化了。



不过要说一下，这个过程占用CPU很厉害，所以先得把别的软件关掉！而且时间也挺长，大概在1分钟左右合成十张全高清（1920×1080）的照片。
合成以后就是这个样子：



好了，前面这几步都很简单，下面是非常关键的！

首先，要确定图片上地平线的位置，并且标注出来。


如上图所示，具体方法是在一张原始照片范围内，通过透视线的交点确认地平线的水平位置。左匡是一张范围，右框是另一张的范围（如果不在一张范围内，可能要受到合成图片时扭曲的影响），他们相同的焦点确认了无穷远处水平视点的位置。当然由于在合并图片的过程中，有扭曲作用造成误差，但好在误差不大（在水平线附近误差最小），不会严重影响我们下一步定位工作。实际上，如果你的图内如果没有高楼，有时候也可以直接看到水平线的位置，因此就可以避免这个繁琐的步骤，此项仅在高楼、高山掩盖了地平线的时候再使用。

随后，这一张，我们看到，我们已经把标尺原始文件（标尺文件下载地址（右键另存为下载到本地）：http://www.dizhenluntan.com/attachments/month_1005/10051915585c014cf897bae87a.png）给放在了原先地平线交点的那个位置：


但是问题是图片底色是黑的，刻度是绿的，我们希望让黑的透明。方法如下：


在图层上点右键，选择blending option


然后再弹出窗口上，修改红圈内为lighten，不透明度可以调成75为宜，此项表示RGB值相加，因为黑色的RGB值为零，所以没有加上去，就显得透明；而绿色就被混入了原始图片。出来就是这个效果：


现在虽然标尺是套上了，可是根本不准确，而且大小也不合适，怎么办？下面一步尤为关键：

存档PS项目后关闭PS软件，打开Google earth，找到你拍摄点的卫星俯瞰图：

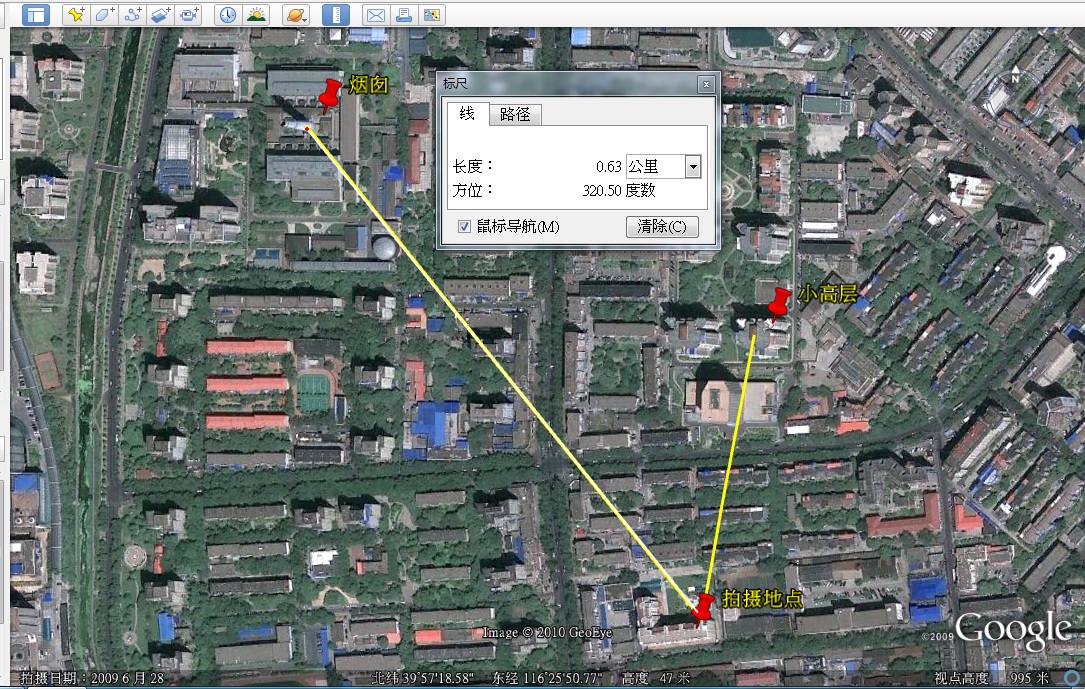

可以看到，我在卫星图中找到了对应烟囱和小高层的地面位置，并且用标尺测量了各自相对我的方位角，得到烟囱是320.5度，小高层为10.6度，于是在照片中，烟囱到小高层的视角差为“360+10.6-320.5=50.1”度。

随后，回到Photoshop，拖拽标尺的位置，将标尺左侧的N对准烟囱的基部（注意标尺线对齐地平线），读出右侧小高层在未校正的标尺中，读数为203：


但是实际上，这两个区域的视角是50.1度，而203除以50.1的值等于4.052，所以，我们需要校正这个标尺，将其扩大百分之405.2

方法是按下ctrl+T，缩放功能。然后在左上角这个位置填入数字，并按下长宽连锁键。如图：


这样，此时的标尺在大小上已经与我们的合成图匹配。我们把标尺的320.5度与烟囱基部对齐，会发现此时的标尺的10.6度正好对应小高层的深色刻线。（整个过程刻度线要对准地平线）
这种方式得到的精度还算可以，特别是两个基准建筑物（右侧小高层和烟囱）之间的区域，度数误差不会超过1度，但是在这个区域两侧，误差就会大一些（但一般也不超过3度）
这样，假若图上有个地震云正好是直上直下的指向，那么他的指向立刻可以由标尺读出。


但是，如果你不在地震云正下方，指向总和垂直线有个角度怎么办？


比如，假若我们看到这样一张图片，这样一条云，那么如何判断它的走向呢？（注意，这张图片是我PS的，云是假的！）


其实，方法很简单，就是延长云的两边线，会和水平线标尺有两个交点，如图：


这里得到两个交点342和345，取平均值得到云的指向就是343.5。
你肯定觉得这种方法很荒唐吧？这个几何关系其实可以证明的。通俗来讲，虽然地震云不在你的正上方，但是它的地面地面投影和你的距离是有限的，当我用延长线将天上的云彩延长到无穷远处，才会和地平线有交点，然而这条线，有两个属性：1、他在实际空间中是直线，在视角里也是直线；2、这条线的长度远远大于你和地震云地面投影点的距离。因此这样一个三角形，它的顶角就近似为0度，那么你用直线一连，和水平标尺的交点，就是地震云的指向了。（如果还不懂，可以回帖问，我可以在下面给你绘图证明）
当然，这种方法肯定是有误差的，它的精确度体现在以下方面：
1、基准建筑物与标尺校正时的精度
2、地平线定位是否精确
3、在合成图片时采用的算法。
这里面，最后一条是最难掌握的，因为它关系到空间几何关系，不过好在他对精度的影响（特别是地平线附近）影响不大，所以在PS软件合成的时候，算法选择默认的自动就可以。

不过，云彩倾角也不能太大，如果到了90度，不就没交点了吗？但实际上这种情况下，在拼图时，在两边云彩会有个“弯曲”，指向标尺轴，这时才可以连线，一般不超过三十度为宜，如果超过了，就会受到球面像的影响，造成很严重的误差。

通过以上这些步骤，我们往往可以得到精确到度的地震云指向，虽然付出的努力是巨大的，但是得到的信息的精度值得我们做。否则如果纯目测的话，解析度无法控制在10度以内，误差更是大得惊人。
