新做的测震仪，拿上来请高手指点

winmniw · 发表于 2010-4-21 22:52

我在河北，最近一直是比较关注的地区，赶紧做了一个，大家来看看，我看了测震人以及几位高手的制作方法，挑选了一个测本地的震的，磁铁选用的直径2cm，厚1.9mm，我们这磁铁不好找，找了大半个邢台，就找到一家音响元件的门市，一问，每个2.5元，十个20元，总算基本够测震人老师的2*2cm的标准了。磁铁是那种强磁的，很脆，吸力很大，为了把棉线夹到中间，一个一个抠开，一不小心坏了一个边，最后把棉线总算夹进去了。

找了大塑料桶，还是不够大，基本线的长度吊起来可以达到20cm左右，大家可以到小商店或小卖部找这种桶，就是店主盛泡泡糖的那种。

指针用废的铜电线，用锤子和钳子弄直，用502把磁铁和铜电线粘起来，

为了让它报警，找了个废门铃，还不错，能响，

就需要考虑固定支架的事了，考虑过指针下面弄盐水的方案，感觉老师加水麻烦，

就想用电线的一端挂到磁铁下面的铜针上，一极用泡沫做了一个铜圈，发现产生了磁力，针和圈吸到了一起，感觉泡沫有一定的电，会影响，但手头没其他东西固定了，先用它，回头再换。

为了解决这个问题，一早就考虑用现在照片上的方法，弄2个铜圈，铜圈的直径4cm，分别接门铃电线的2极，这样，一有晃动，针就可接触到2个铜圈，门铃就会报警，可发现一个问题，就是2个铜圈必须横平竖直在一条线上，否则针碰到前面的，碰不到后面的，如果晃动大，一样可以报警，再修正下，如果大震，我想它还是会报警的，小震就不管了

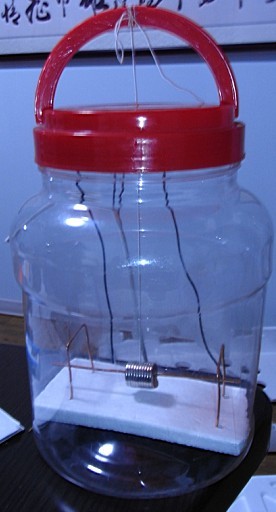

整体

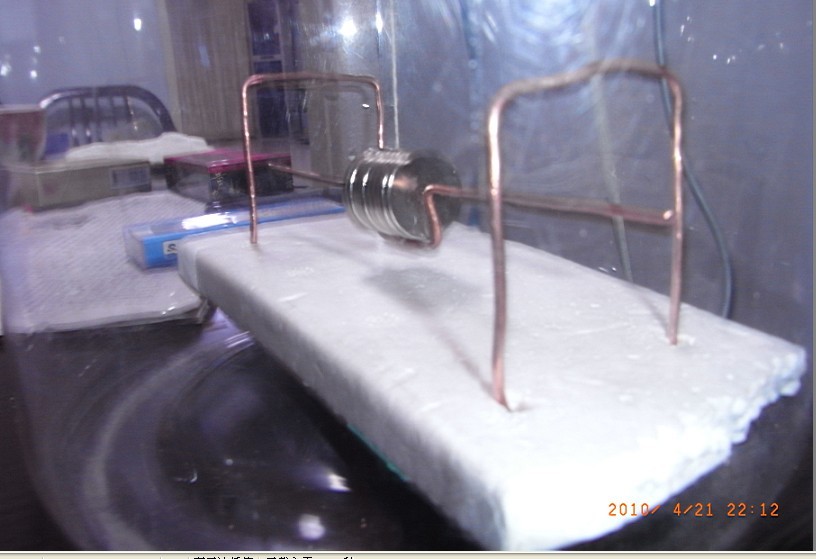

前侧

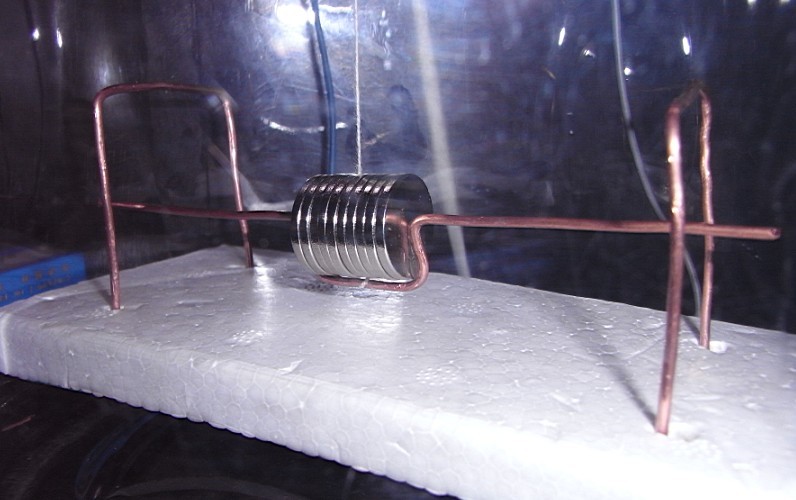

侧面

匿名 *发表于 2010-4-21 23:22* · 发表于 2010-4-21 23:22

两头上下再弄一个铜丝代开关，使上下点头时也能报警。为增加灵敏度可将指针铜丝用铁丝替代，并在铁丝两头触点上焊上一点小铜管，增加触点的导电性能。
其实将磁铁放在一个小胶盒内，将胶盒放在一个小碗水中照样能指南北和随地磁变化，整个开关照样可报警。

winmniw · 发表于 2010-4-21 23:35

正在考虑改进上下点头的问题，下面再弄2个铜丝，缩短左右铜丝之间的距离，谢谢2楼指点

chengyx · 发表于 2010-4-22 09:00

支持

测震人 · 发表于 2010-4-22 10:41

楼主：你不断要关注大震，更要关注大震前的小震。青海玉树7。1之前就有个4。7。
所以你的报警器要做改进才行。

weixia000 · 发表于 2010-4-22 10:49

有点角度太大了吧，

山里挑夫 · 发表于 2010-4-22 10:53

测震人老师讲的有道理，小Z不到大z怎会到

yanmimi · 发表于 2010-4-22 11:31

楼主你这个报警器，要两边同时搭上才能通电报警，除非两边框一样大（手工难以做到），如不一样大，磁针强行摆动才会搭上，对报警准确度会有所影响。

chengyx · 发表于 2010-4-22 14:12

建议看看精华帖的---测震人发的贴！

393171974 · 发表于 2010-4-22 23:06

有没有做好的现成的卖的

没时间研究这个

starbase · 发表于 2010-4-22 23:31

呵呵我觉得楼主的动手能力已经很强了可以在实践当中逐步调它

匿名 *发表于 2010-4-23 17:30* · 发表于 2010-4-23 17:30

再与楼主交流
若专测地磁，可用线圈感应放大器。由于地磁波动在低频，用线圈感应磁場后进行放大，再将放大信号经过桥式整流来推动指示针偏转或触发报警器报声。
若此做成功，还可做－个中高频信号放大器，来放大地震前的发出的地磁应力波。中高频感应线圈要用铁氧体磁棒，现俺也不知地磁应力波的频率范围，若是较为固定频率可加个振荡线圈提高接收灵敏度，其它可参照上面的地磁放大。

匿名 *发表于 2010-4-25 20:26* · 发表于 2010-4-25 20:26

再与楼主交流
若专测地磁，可用线圈感应放大器。由于地磁波动在低频，用线圈感应磁場后进行放大，再将 ...
Guest from 183.71.98.x 发表于 2010-4-23 17:30

这个好象更可操作一些，但不知会不会被干扰

匿名 *发表于 2010-4-25 22:59* · 发表于 2010-4-25 22:59

现市面上有磁敏电阻卖，再用一般模拟运算放大做成直流放大来推动指示器或报警器。若做成可测垂直地磁和横向地磁变化的，应做成双通的，磁敏电阻相互垂直就行了。

真如意也 · 发表于 2010-5-3 23:11

用较细的铜丝将一个电极连到夹磁铁的铜条上，把两边的框连在一起作为另一个电极，这样，无论那边接触，都能接通电路。

真如意也 · 发表于 2010-5-3 23:21

这个装置容易受周围较大尺寸的铁器的影响，请注意周围不远处如果有较大的铁器，请把铁器移走，否则，灵敏度将受到很大影响。如果你把铁器拿到仪器附近，磁针方向将有明显变化，请务必注意！！

真如意也 · 发表于 2010-5-3 23:29

这个装置放在有钢筋框架结构的楼房里，可能会降低其灵敏度，比如房间外的地磁场方向改变了5度，可能在钢筋框架的房间内，磁场方向只改变了3度甚至2度。所以此仪器应该远离铁器。

真如意也 · 发表于 2010-5-4 14:38

所有测磁场方向的设备[/color]（如各种磁针等，但测磁场强度的仪器例外）都应当远离大的铁器，这些装置放在有钢筋框架结构的楼房里，可能会降低其灵敏度，比如房间外的地磁场方向改变了5度，可能在钢筋框架的房间内，磁场方向只改变了3度甚至2度。所以此仪器应该远离铁器。
本文来自: 地震论坛www.dizhenluntan.com 详细文章参考：http://www.dizhenluntan.com/view ... &extra=page%3D1

匿名 *发表于 2010-6-3 20:19* · 发表于 2010-6-3 20:19

这个装置放在有钢筋框架结构的楼房里，可能会降低其灵敏度，比如房间外的地磁场方向改变了5度，可能在钢筋框架的房间内，磁场方向只改变了3度甚至2度。所以此仪器应该远离铁器。

===========================

请问我的房子不是钢筋水泥，是砖结构的，但是窗户装了铝合金窗(不是铁)的和不锈钢防盗网，会影响灵敏度吗？

真如意也 · 发表于 2010-6-4 00:22

砖和铝合金都不能被磁铁吸引，因而砖和铝合金不会影响灵敏度。不锈钢的材料有的容易磁化，有的不容易磁化，越容易磁化的材料对灵敏度影响越大。判断某种材料是否容易磁化，可以将磁铁靠近该种材料，感觉一下吸引力的大小就行了。吸引力越大，表明该材料越容易磁化。

tanlilin · 发表于 2010-6-4 06:19

将一块小磁铁靠近大约25厘米以上，如会报警，说明有效，如不会报警则要重新调整。

普及地震知识 · 发表于 2010-7-20 02:29

这么多的版本啊
